双刃式双线圈拾音器芯的绕制

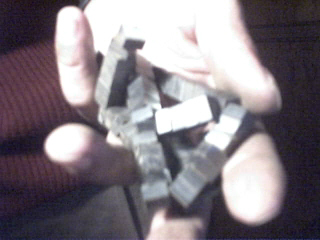

在前一个框式电琴上,自己绕了两个双线圈拾音器,音色有些偏亮,虽然使用了一个较大的电容使音色得到了改善,但始终不尽如人意.又兼下一把电琴还没有排出头绪,索性从拾音器开始做起.仍然决定使用双线圈,因为外壳部分拟和新的滑轨做成一体的,所以先做出拾音器芯部分.忙活了几个小时,才将两个顺时针方向的线圈绕成(还有两个反向的未绕),待浸了蜡,焊上引出线,缠上保护胶带,已经是深夜一点了.只好明天接着再干了.每个拾音器拟使用18块8*8*5mm的铁氧体(如图),用作拾音器的磁体

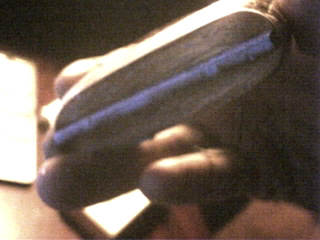

按3*6的排列组成粘结一个长方形的磁条.

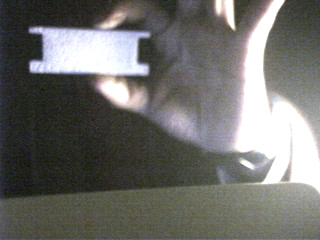

导磁材料使用的是两块工字型的3mm铁板(如图)

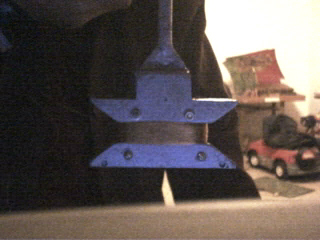

使用0.1mm的漆包线,在绕线机上使用自制的夹具(如图)
绕制7200圈而成.完成后的线圈
一切还算顺利,完成后的线圈(如图)
|
