前言: 拥有许多单颗效果器的朋友,一定曾经为了效果器的携带问题伤过脑筋。市面上有现成的效果器箱子,例如PSK、SKB、P/B等等,大部分的设计都是直接把效果器放在箱子的底部,要用的时候就把箱子盖打开。国外有另外的设计是用一块板子去装效果器,然后用硬盒或软袋(不一定是软的)去装这块板子,这样有没有比较好?我觉得见仁见智啦,一般的情形下我个人喜欢会比较偏好板子+软袋的形式。如果要长途搬运、搭飞机等情形,我建议各位使用专业一点的硬盒,并且把效果器确实的固定好。不然的话…… 我要介绍的DIY Pedal Board,其实是看了zakky网友的作品后突然也想自己搞一块的。因为之前就有点想做这个了,看他做害我也手痒。不过我这边做的板子结构比较不一样,可有兴趣的网友继续往下看。 设计概要: 我们做板子一般比较容易拿到的材料大概就是木心板,木心板是用木条当心外面贴两层薄板夹起来的,比较硬强度也比较好。但是厚度很可观,如果你要加铝框,那你要找到刚好可以的铝框还真不简单耶。怎么办?于是我想出来一个方法,就是找厚度适中的木板,然后想板法加厚(加厚比削薄简单)。而铝框的大小我则是跑到铝材行挑了一下,终于让我找到理想的组合。 我想出来的办法就是主结构用12mm的铝框、9mm密迪板、1.6mm铝板。铝板和密迪板用环氧树脂胶黏合,铝框则用拉钉固定在铝板上。贴黑皮然后加上不锈钢提把,加上防滑橡胶就完成了。 密迪板(MDF)是一种人造板,全名叫做中密度纤维板(Medium Density Fibreboard ),它是用木屑和一些胶合剂在高压下制成的,表面光滑平整,最常用在喇叭箱和家俱还有装潢上,用途很广泛。至于它的机械性质呢,很抱歉我查不到数据所以无可奉告。但是我很肯定的是和1.6mm铝板黏合之后,使出吃奶的力气也不见它有什么变形弯曲......所以我看这板子应该够用了。而且铝底板看起来好爽阿! 不过呢,MDF有一种特性,就是侧边锁螺丝很容易裂。所以呢尽量不要在它上面锁螺丝。如果非要在上面用螺丝固定东西呢,我会用5mm的铜柱埋进去,然后再用细牙螺丝两面都锁。有点麻烦但是螺丝也不是天天锁的,所以将就一点啰。
材料清单(BOM):
编号 |
品名 |
数量 |
备注 |
1 |
9mm密迪板 |
1块 |
在特力屋购入,并请店员裁切好我要的尺寸。一次要买一大堆。 |
2 |
1.6mm铝板 |
1块 |
在铝材行购入,跟商家讲好尺寸他就帮你切好。 |
3 |
环氧树脂胶 |
1组 |
在特力屋买的。 |
4 |
黑色贴皮 |
2尺 |
到木材行买的。 |
6 |
不锈钢提把 |
1对 |
在装潢五金行买的。 |
7 |
L角铁 |
4片 |
特力屋有售。 |
8 |
4-2拉钉 |
42支 |
五金行有卖。4-2是拉钉尺寸编号。 |
9 |
防滑橡胶 |
12个 |
电子材料行或者特力屋都有,我喜欢方形的,注意尺寸要合用,太大太小都不好。 |
10 |
12mmㄇ型铝挤型 |
220cm |
铝材行有售,先请他切成110cm一条。一次要买6米,因为店家不零售。 |
请不要故意抄袭或当做商业用途

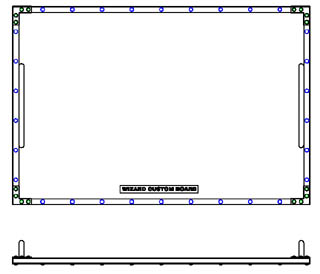

上图没有完全列出零件,仅供参考
