本来我的 JIMI 踏板就是个二手的. 用了一段时间就出毛病了, 时不时的就没声音了, 弄两下又有了, 比较烦人. 因为太懒, 而且又有其他的踏板就一直没理. 前几天有了点时间才慢慢琢磨了一下. 据老手说我的问题是很平常的. 主要是因为踏板上端的开关不耐用, 出现了有时候不通的现象.

　　在研究了网上各种开关之后, 我决定换一个双刀双掷的开关. 本来 DUNLOP 出厂的时候是单刀双掷开关, 但是其弊病是此开关无法实现真正的 BYPASS 电路. 简单来说, 按照原厂电路, 踏板在关闭的时候也要 "吃掉" 部分高音. 如果用双刀双掷开关来实现真正的 BYPASS 电路的话, 就可以实现在关闭踏板的时候, 踏板就跟导线没有太大区别.

具体改装的说明在: 这里.

材料:  一个 6 脚的双刀双掷开关. ($10 加币), 边角料导线若干.

工具:  电烙铁,  焊锡, 锣丝刀, 板手, 小刀, 剥线刀.

具体过程和电路图, 见以上连接.

过程中拍摄的图片:

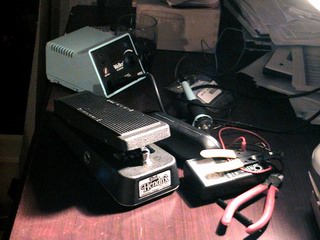

踏板:

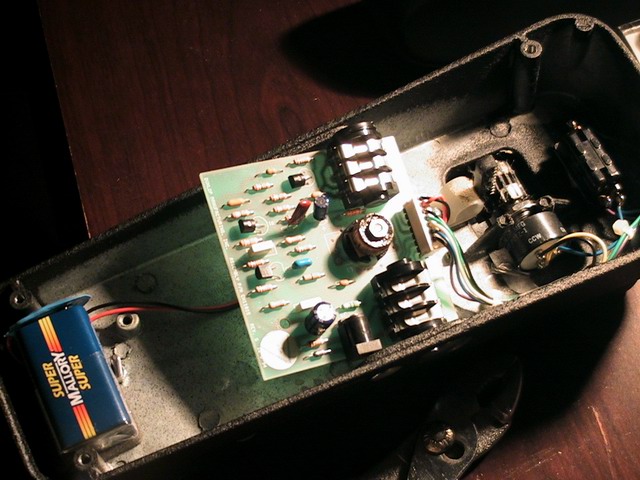

打开之后:

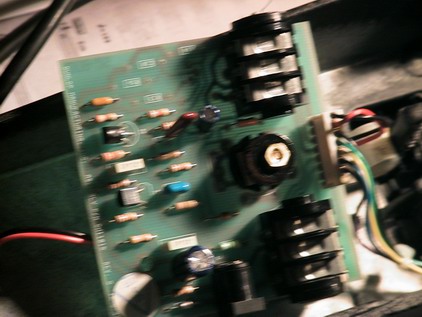

电路板:

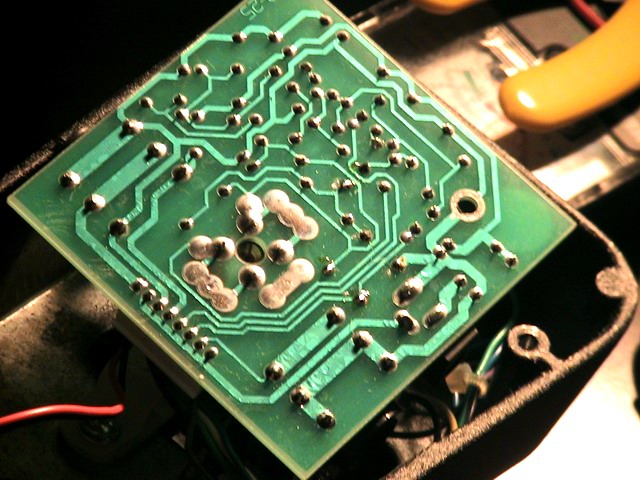

电路板反面:

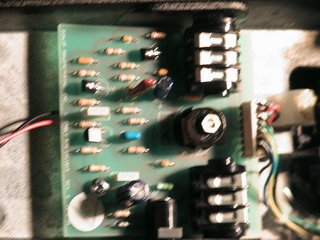

部分电路去掉之后的电路板:

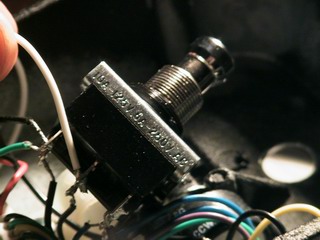

新开关连好之后:

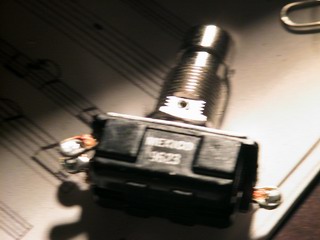

换下来的便宜开关:

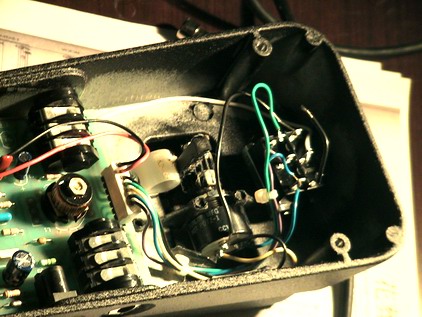

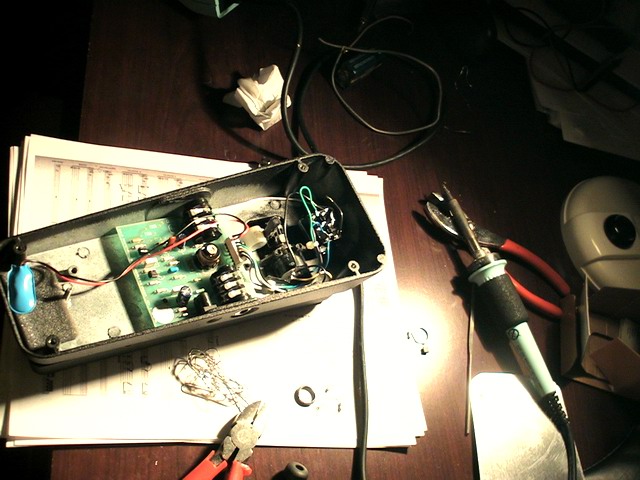

接好之后乱七八糟的线路:

基本上好了, 试过之后把电路板和开关都装回去:

　　装好之后马上试了一下, 和以前真的不同, 直接将吉它连接到箱子, 和中间加上这个踏板(在关闭的情况下), 高音并没有损失. 而且现在开关再也不捣乱了.

　　但是我注意到的另外一点, 在上面的连接里面也有提到, 蛙音打开之后音量没有以前那么大了, 可以用替换一个电阻的方法来解决. 不过要等这两天先爽爽了再说.
