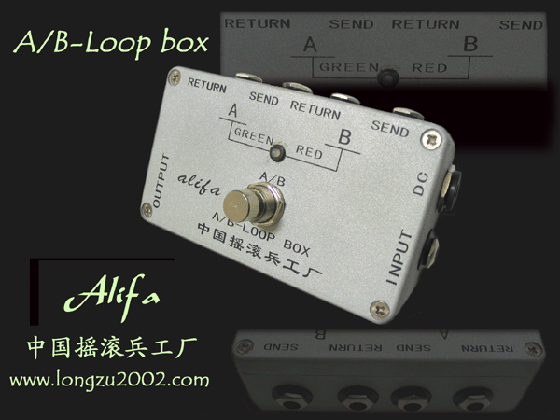

AB-LOOP效果器回路切换踏板，采用TRUE BYPASS，可以切换2个完全不同的效果器回路或者音箱，双色指示灯分别以红 绿指示回路状态，具体连接示意请参考下面的的图片介绍。

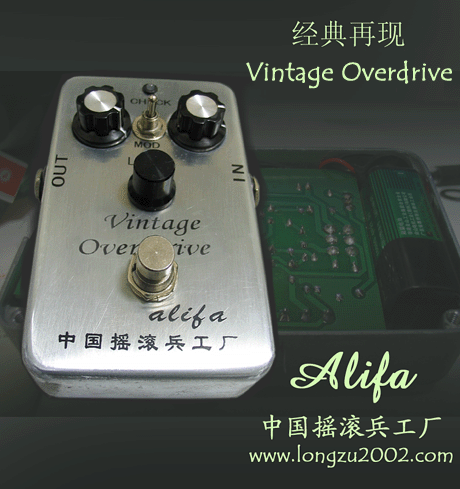

　　从IBZ的TS9和TS808演变来的VINTAGE OVERDRIVE

　　参考了老版本的TS-9过载效果器再加上自己在电路上的改良，采用了和TS-808一样的JRC4558这一运算放大器。使得这款过载更加丰富多彩。中间的切换开关切换不同的过载模式，往上扳动可以获得比较FAT和比较粗颗粒的音色，扳到下面位置就是类似于ts-9音色。也是是双色LED显示，绿色表示电源接通，红色表示失真状态。

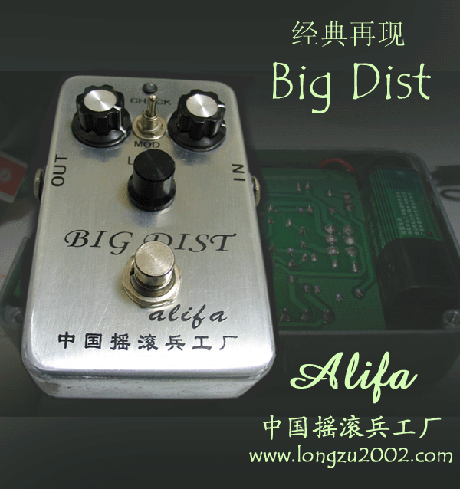

　　从BOSS DS-1演变而来的BIG DIST

　　参考Keeley的"Ultra" DS-1设计的失真单块踏板效果器BIG DIST！

　　经过一段比较长时间的试验和厂里几位同志的帮忙，这款失真效果器总算是完工了。示波器简单的看了一下，波形还算漂亮。经典的失真，加上参考KEELEY的改装电路。相信不会让大家失望的！中间的钮子开关是切换不平衡削波的，扳上去可以获得FAT很多的音色，扳到下面位置就是类似于传统的DS-1音色。依然是双色LED显示，绿色表示电源接通，红色表示失真状态。

　　中国摇滚兵工厂的阿里发兄弟，厚激薄发的制作，其制作态度之严谨，是广大DIY兄弟的榜样。

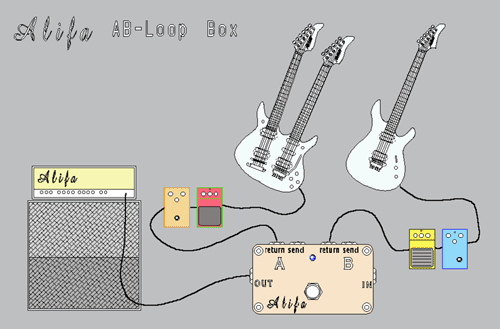

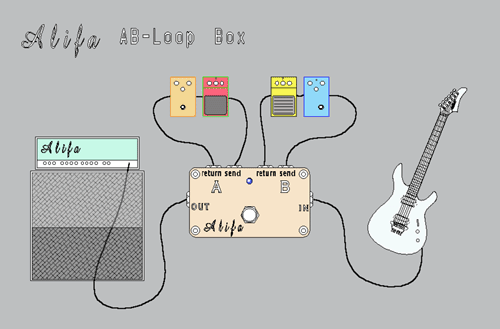

A/B-LOOP BOX的几种用法

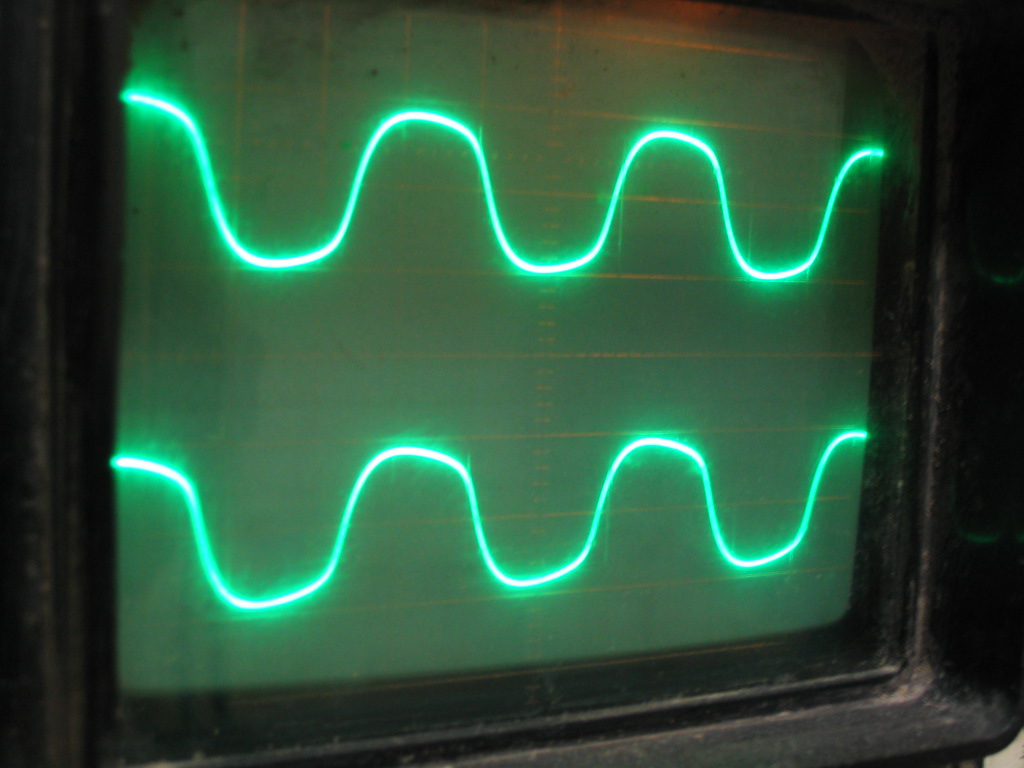

VINTAGE OVERDRIVE与ts9 的波形对比,上面的是ts9,下面的就是阿里发的diy了

　　谢谢暗客兄的捧场以及摆渡蛙帮忙做了这么漂亮的效果图。

　　本人很早就开始鼓捣这些硬件了，也零零散散的做了很多效果器之类的东西来玩，这次总算做了几个有点样子的，拿来大家看看，提提意见。

　　现在出的几个东西还处在半手工状态，所以每一个都制作的比较细心，音色也得到了几个琴友的认可。当然一定还有不足之处，还请各位多多指教。
