今天我和朋友一起,一共用了不到4个小时,中间还吃了两顿饭,一个小踏板就做成了,成本如果只算元件,木料等等不到30元,还拍了全过程的照片做纪念,也给大家参考参考吧,呵呵（对应操作步骤图片见后）

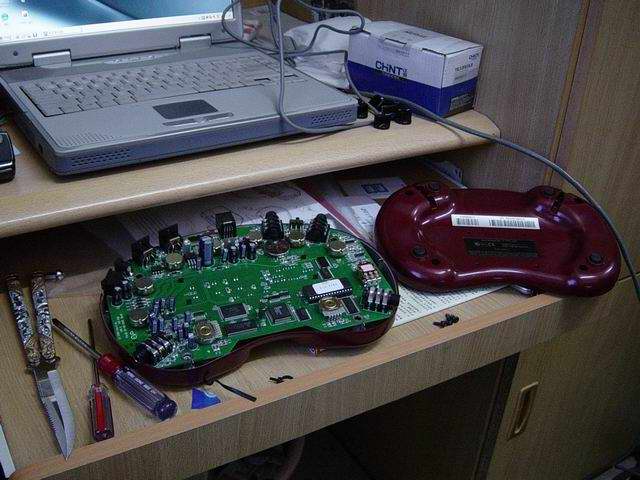

1.拆开pod后盖的样子,那把刀是我哥们的蝴蝶刀,就是用它来撬下来那些旋钮的

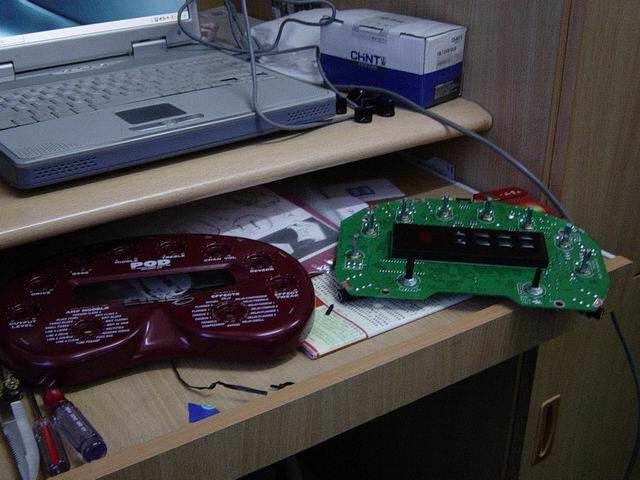

2.拆开电路板,里面有个黑盒子,就是在没拆时候看见的中间的8个按钮和显示屏那部分

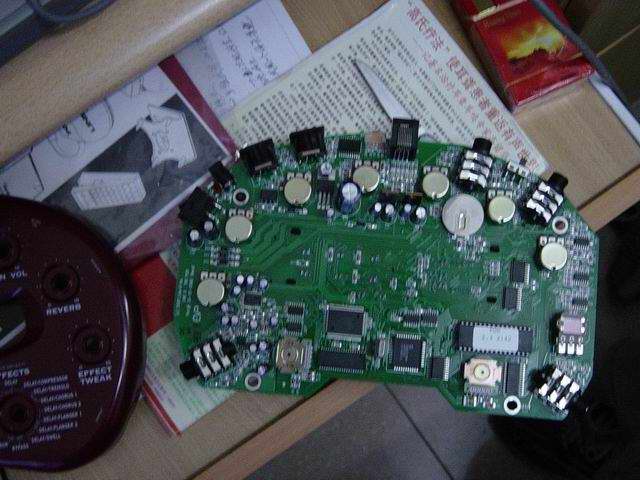

3.电路板背面的样子

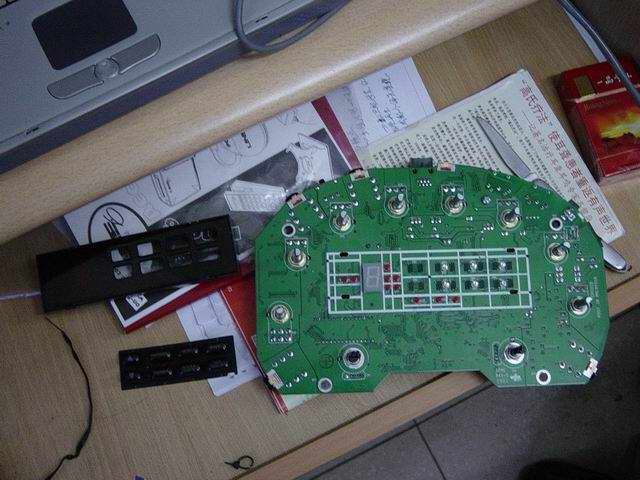

4.把黑盒子拆下来，里面是皮垫开关，对应每个开关下面还有发光二极管

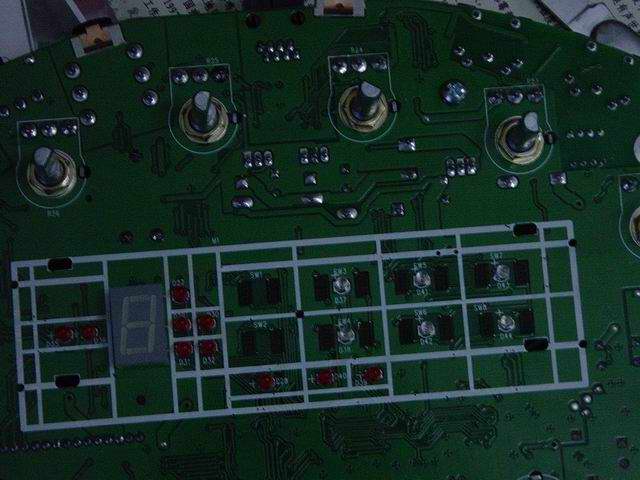

5.黑盒子后面细节
可以看到机体上up  down两个开关分别对应四个皮垫，每两个皮垫并联
只要把这两个开关通过长导线并联到自制踏板的脚踏开关上就可以了

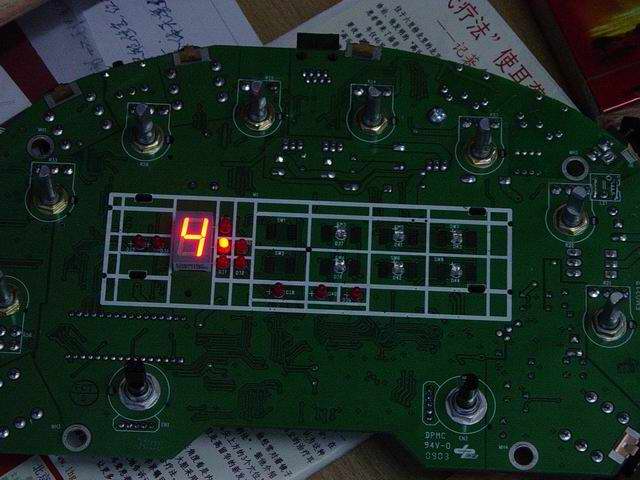

6.同上图，接上电源正常使用的样子

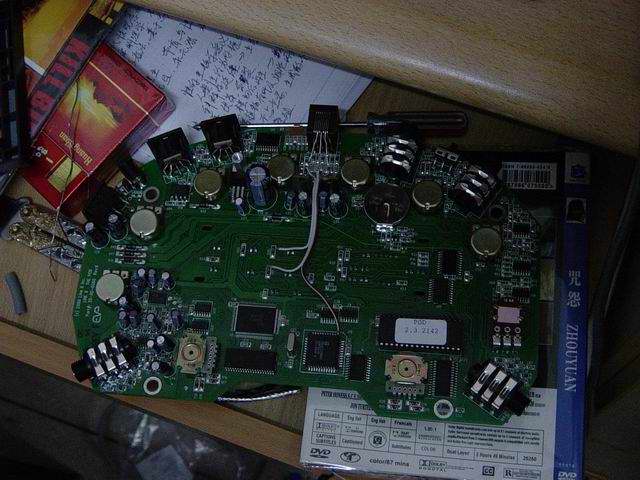

7.接好线的背面
找到了几个能焊接的地方
从二极管两端引出两条信号，8031引出电源
接到原来踏板接口的三个脚上
原来踏板接口就是网线接口,要先把它焊下来,抽出其中三个脚,其他的原封不动

再焊上去,抽出来的三根线分别通过飞线焊在电路板上面机器那两个up down开关的共地端还有各自的高电平端口

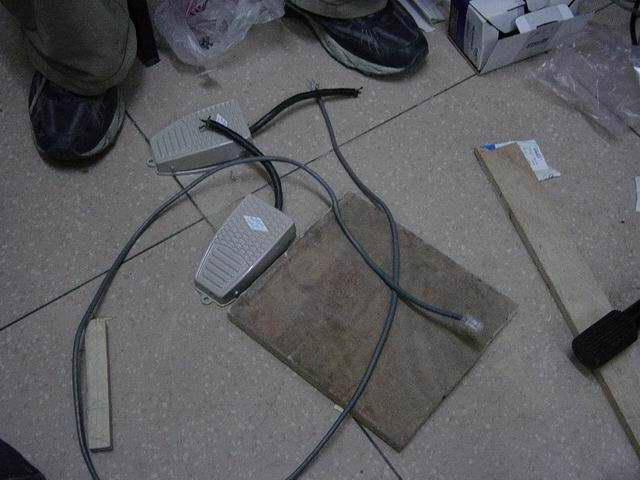

8.踏板原料

木板是从垃圾堆里捡的
脚踏开关14块钱一个
线是普通网线,实际只能用到其中的三跟

(btw:照片里是俺的脚^_^)

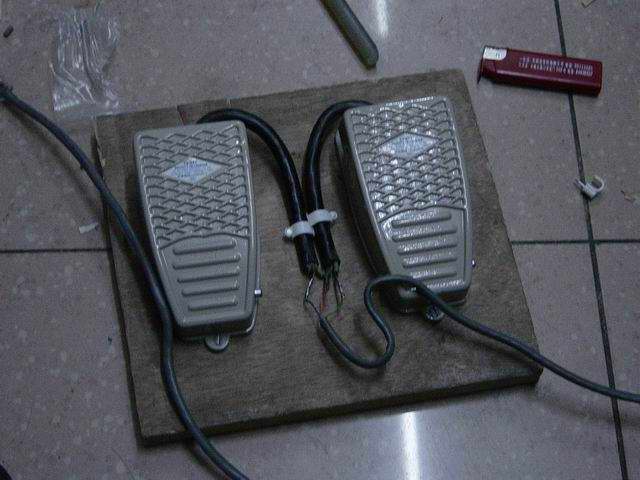

9.用木螺丝拧在木板上

把线按照电路焊好

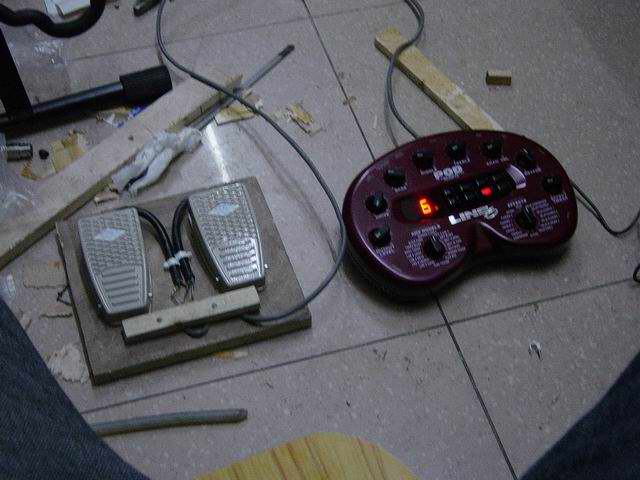

10.最后完工的作品！！

　　已经可以自由的控制POD 2.0了！！！两个踏板的功能完全等同于机器上面的up 还有down按钮

　　小结：这点东西也就是用到了初中物理的知识,其他的就是看手艺,我和我哥们平时都经常摆弄一些电子设备,尤其我哥们经验非常牛逼,像焊接,布线等等都做的挺漂亮的.其他的还要用到一些简单的木工活.还有一点就是要敢于拆东西,舍得拆东西,像这个pod我是今天刚刚买回来,2000多块钱的东西,回来二话不说就拆了,然后就开始蓄谋已久的自制踏板行动,其实原理很简单,只要敢干就行.

btw:如果你手艺不精自己把pod给拆坏了可别怪我..^_^

而且有几点要注意：
一.pod的正式的大踏板还有FB4小踏板都是midi信号控制的千万不要自己用网线接在midi踏板j接口然后用里面8跟线自己短来短去的试,因为他是midi信号,里面的线之间是有5v的电压的,其中有还有通电源的线,如果你瞎连的话,很可能短路烧机器.我们已经测试过了,直接在这8跟线里面短是没有用的.我们的做法根本没有通过midi信号来控制,只不过是借这个midi借口和网线将开关两端延长到pod外面并且不破坏pod的外壳.

二.拆开机器时候不要长时间接通电源,因为电路板上有几个集成稳压块是通过与金属外科接触散热的,你把外壳拿了下来再老接通电源,稳压块没处散热有可能会烧掉

三.像我们这种方法做成功以后,由于把原来的midi踏板接口的引脚给改了,所以再插上正宗的大踏或者FB4小踏就不管用,你的机器就只能用你自己做的这个踏板了.如果有一天你有钱自己买了正宗的大踏板或者FB4,那么你就拆开机器,把原来的midi接口抽出来的三根引线焊回去,这样插上正宗货就又能用了.

                                                     北京大学吉他协会  countryangel   kurapica

                                                                           2004.2.8
